WPLN SERİSİ BOŞLUKSUZ REDÜKTÖRLER

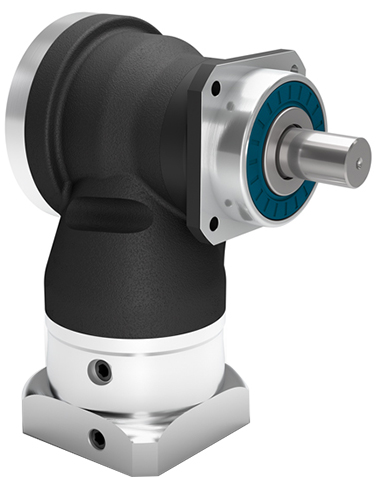

NEUGART WPLN REDÜKTÖR

Düşük Boşluk (< 5 arcmin)

Yüksek Çıkış Torku (max 2880Nm)
Yüksek Verimlilik (max %98)
Gürültüsüz Çalışma (58-70 dB)
2 Kademeye Kadar 14 Farklı Çevrim Oranı

30000 Saat Çalışma Ömrü

Çalışma Sıcaklığı: -25°C ÷ +90°C

Koruma Sınıfı: IP65

























WPLN Serisi Katalog PDF

Teknik Özellikler
Model   WPLN 70 WPLN 90 WPLN 115 WPLN 142 Çevrim Kademe
Nominal Çıkış Torku Nm 45 90 160 400 4 1
42 75 140 350 5
27 50 90 225 8
22 40 75 180 10
77 150 300 640 16 2
77 150 300 800 20
65 140 260 700 25
77 108 200 360 32
65 135 250 450 40
40 80 150 450 64
27 60 125 305 100
Maksimum Çıkış Torku Nm 72 144 256 640 4 1
67 120 224 560 5
43 80 144 360 8
35 64 120 288 10
123 240 480 1024 16 2
123 240 480 1280 20
104 224 416 1120 25
123 172 320 576 32
104 216 400 720 40
64 128 240 720 64
43 96 200 488 100
Ömür Saat 30,000
Acil Stop Dayanımı   Nominal tork ta 2000 defa, nominal tork 2 katında 1000 defa
Verimlilik % 96 1
94 2
En Düşük Çalışma Sıcaklığı °C -25
En Yüksek Çalışma Sıcaklığı 90
Koruma Sınıfı   IP 65
Boşluk arcmin < 5 < 5 < 5 < 5   1
< 7 < 7 < 7 < 7   2
Ağırlık kg 3 5 10,5 25   1
3,9 5,3 9,2 21,5   2
Çalışma Gürültüsü dB(A) 67 66 68 70
Maksimum Giriş Devri RPM 16000 14000 9500 8000   1
16000 16000 14000 9500   2
Atalet kgcm² 0,654 1,331 5,924 22,52 4
0,6 1,168 4,441 20,044 5
0,532 1,004 4,989 17,715 8
0,516 0,966 4,883 17,051 10
0,639 0,642 1,366 6,082 16
0,591 0,593 1,190 6,016 20
0,590 0,591 1,186 5,500 25
0,528 0,529 1,013 5,028 32
0,528 0,528 1,011 5,012 40
0,528 0,528 1,010 5,004 64
0,514 0,514 0,97 4,892 100

Yapı

WPLN İÇ YAPI
